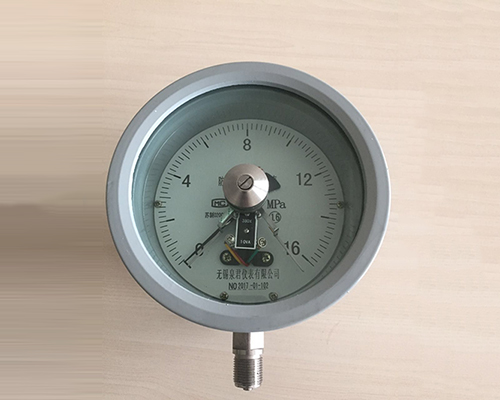

YTXC-100-B防爆電接點壓力表

技術參數：

精確度等級：1.6級;

測量範圍：0-0.16,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4,0-6.0,0-10,0-16,0-25,0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa

膜盒微壓測量範圍：0-10,0-16,0-25,0-40,0-60KPa;

工作溫度：-10℃~55℃;

防護等級：IP54;

防爆標誌：ExdⅡBT6 ;

電氣參數： 額定電壓: AC380V  DC220V; 觸頭功率: 30伏安;

     安裝現場不存在對產品外殼有腐蝕作用的氣體。

    防爆電接點壓力表用在環境有爆炸性混合物的危險場所，用來測量對銅及銅合金，普通碳鋼等無腐蝕性的非結晶，非凝固介質的壓力（負壓）。有自動控製、自動報警等功能。

    儀表係按國家標準：GB/T1226-2001《一般壓力表》國家標準;GB3836. 1-2000《爆炸性氣體環境用電氣設備第一部分：通用要求》;GB3836. 2-2000《爆炸氣體環境用電設備第9部分：隔爆型“d”》的有關規定及JB/T9773-1999《電接點壓力表》行業標準規定設計、製造。

    儀表的防爆類別為Ⅱ類隔爆型B級T6組，其標誌為ExdⅡBT6。

使用與訂貨須知：

    1、儀表應安裝在周圍環境-20℃~ 40℃，相對溫度不大於80%，海拔高度低於2000m，在按裝地點，月平均氣溫不高於+30℃，由於溫度的變化，允許在壓力表的表麵產生凝霜，被測介質溫度＜70℃，（如果用於蒸汽等高溫介質測量時，應選用耐溫防爆電接點壓力表）。

    2、儀表必須垂直安裝，並力求與測定點保持同一水平位置，否則應計入液位差引起的附加誤差。

    3、儀表的電器線路（參照附圖2），接妥後認真檢查並進行試動作上。

    4、儀表壓力部分一般使用壓力上限3/4。

    5、在調節儀表設定值時（通過調節旋紐，將上、下限定指針調到設定值）應先調節下限設定值而後調節上限設定值。

    6、打開出線盒或調節給定值範圍時需切斷電源後進行。

    7、測量有腐蝕性、結晶與凝固性介質時，需采用耐酸、防腐或隔膜防爆電接點壓力表，測量微小壓力（10Kpa~ 60Kpa），采用膜盒防爆電接點壓力表,測量有震動的場合請選用磁助式電接點壓力表或采用數字防爆電接點壓力表。
